Spezifikationen für Schläuche für die roboterassistierte Chirurgie

Die Toleranzaufsummierung ist eines der klarsten Beispiele dafür, wie eine Spezifikation einen Schlauch isoliert betrachtet korrekt beschreiben kann und dennoch Raum für Überraschungen lässt, sobald der Schlauch im System ist.

Eine bilaterale ID‑Toleranz von ±0,05 mm klingt präzise. Ob sie es ist, hängt vollständig vom Nominalmaß ab, auf das sie angewendet wird. Bei 3,0 mm ID entspricht diese Toleranz einer Radiusabweichung von 3,3 %, was für viele Irrigationsanwendungen beherrschbar ist. Bei 0,5 mm ID, wie sie in Arbeitskanälen endoluminaler Plattformen und in Aspirationsleitungen der robotischen Bronchoskopie üblich sind, wird dieselbe bilaterale Toleranz zu einer Radiusabweichung von 10 %. Der Durchfluss durch eine kreisförmige Bohrung skaliert mit der vierten Potenz des Radius. Eine 10%ige ID‑Reduktion bei kleinem Lumen verringert den Volumenstrom um ungefähr 34 %. Wurde die Durchflussanforderung am Nominalmaß festgelegt, arbeitet der Schlauch am unteren Ende seines eigenen Toleranzbandes bereits deutlich anders, obwohl sich das Design selbst nicht geändert hat.

Oft ist das der Punkt, an dem ein Team erkennt, dass der qualifizierte Schlauch und der ausgelieferte Schlauch in der für die Anwendung erforderlichen Weise nicht funktional identisch sind.

Hinzu kommt die Konzentrizität der Wandstärke. Die meisten Lieferanten geben einen nominalen Konzentrizitätswert an. Losweise gemessene Konzentrizität ist eine andere Zahl, und der Abstand zwischen beiden erhält bei der Erstellung der ursprünglichen Spezifikation nicht immer viel Aufmerksamkeit. Ein Extrusionsprozess, der mit durchschnittlich 88 % Konzentrizität läuft, kann dennoch Lose mit 83 % ausliefern. Diese Dünnwandseite wird zum Spannungskonzentrator. Sie ist auch die Seite, die unter Biegung am ehesten kollabiert und knickt – der Punkt, an dem Toleranzen nicht mehr nur eine Maßfrage sind, sondern die Systemleistung direkt beeinflussen.

Die praktische Konsequenz ist meist unkompliziert. Für jeden ID unter 1,5 mm empfiehlt es sich, die bilaterale Toleranz auf ±0,025 mm zu verschärfen und sie im Wareneingang mit einem Lasermikrometer statt mit einer Schieblehre zu verifizieren. Bei kleinem Lumen bringt die Messung mit der Schieblehre genügend Bedienervariabilität mit sich, um weniger nützlich zu sein, als es scheint. Es lohnt sich außerdem, nicht nur die nominale Spezifikation, sondern auch losweise Konzentrizitätsdaten anzufordern. Der Unterschied zwischen 88 % im Mittel und 88 % im Worst Case kann den Unterschied ausmachen zwischen einem Schlauch, der die Designverifikation reibungslos durchläuft, und einem, der später in der Produktion Fragen aufwirft.

Der minimale Biegeradius ist eine der am häufigsten spezifizierten Kennzahlen bei robotischen Schlauchleitungen und eine der am leichtesten zu überinterpretierenden. Nicht, weil er falsch wäre, sondern weil er eine statische Erstbiegung an einem geraden Prüfkörper beschreibt – und Schlauchleitungen in der robotischen Chirurgie leben selten lange in dieser Welt.

In Robotersystemen ist der minimale Biegeradius gewöhnlich eher eine Konstruktionsfolge als eine Konstruktionsvorgabe. Die Leitungsführung, abgeleitet aus der tatsächlichen Gelenkkinematik bei realen Betriebswinkeln, sollte den Biegeradius bestimmen, den die Schlauchleitung zum Überleben benötigt. Läuft die Reihenfolge andersherum und wird die Biegeradius-Spezifikation festgelegt, bevor die Leitungsführung vollständig modelliert ist, kann die Schlauchspezifikation Annahmen enthalten, die das endgültige System nicht mehr stützt.

Dies ist oft der Zeitpunkt, an dem die Leitungsführung Anforderungen offenlegt, die die ursprüngliche Schlauchspezifikation nicht vollständig erfasst hat.

Wandkollaps und Knicken in dynamischen Verläufen treten selten genau beim angegebenen minimalen Biegeradius auf. Häufiger erscheinen sie knapp darüber – bei Winkeln, denen die Leitungsführung während normaler Gelenkbewegungen begegnet, die aber niemand explizit charakterisiert hat. Ein Schlauch mit einem spezifizierten minimalen Biegeradius von 10 mm und einer Leitungsführung, die bei voller Handgelenkstreckung 11 mm erreicht, wird seine Grenzen möglicherweise bei diesen 11 mm zeigen. Die Spezifikation mag für sich betrachtet weiterhin plausibel erscheinen. Die Schwierigkeit besteht darin, dass die eingebaute Geometrie eine leicht andere Frage stellt als jene, die der ursprüngliche Test beantwortet hat.
Die erste Biegung ist eine Qualifikationsprüfung. Die tausendste Biegung ist die Konstruktionsrandbedingung.

Ein Instrument mit 10 Einsätzen, das pro Eingriff 50 Mal artikuliert, akkumuliert am Gelenk 500 Vollhub-Biegezyklen. Das ist die reale Einsatzumgebung der Schlauchleitung. Die hilfreiche Frage ist nicht nur, ob die Leitung eine einzelne Biegung bis zu ihrem minimalen Radius übersteht. Es geht darum, wie sich der Innendurchmesser (ID), die Wandgeometrie und die Strömungsleistung der Leitung nach dem fünfhundertsten Zyklus bei Körpertemperatur darstellen, wo Elastomere weicher sind, die effektive Shore-Härte niedriger ist und die Knickfestigkeit im Vergleich zu den Prüfstandbedingungen bei Raumtemperatur, unter denen die ursprüngliche Spezifikation geschrieben wurde, reduziert ist.

Dieser Temperatureffekt ist zu Beginn leicht zu übersehen, insbesondere wenn die ersten Biegearbeiten bei 23°C stattfinden. Eine Leitung, die ihre Biegeanforderung auf dem Prüfstand komfortabel erfüllt, verhält sich bei 37°C im Körper womöglich nicht gleich. Die Prüfung der Biegeleistung bei Temperatur ist ein kleiner Schritt, bringt aber oft Klarheit genau an dem Punkt, an dem die Konstruktion zu entscheiden versucht, wie viel Reserve tatsächlich vorhanden ist.

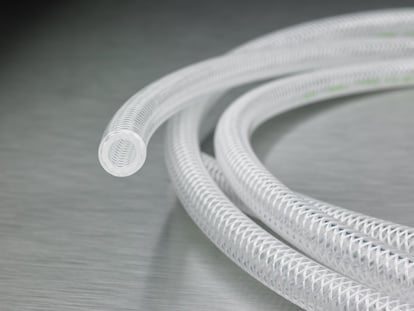

Knickfestigkeit und Flexibilität stehen in einem echten Spannungsverhältnis. Ein steiferer Schlauch widersteht dem Knicken besser, erfordert jedoch auch einen größeren Biegeradius. Ein weicherer Schlauch lässt sich leichter verlegen, knickt jedoch bei engeren Radien unter Druckbelastung ein. Der Ausweg aus diesem Trade-off ist in der Regel strukturell statt rein materialbedingt. Eine Geflechtsverstärkung verändert die Gleichung. Ein geflochtener Silikonschlauch mit Shore 40A kann knickfester sein als ein unverstärkter Schlauch mit Shore 70A bei gleicher Wandstärke, weil das Geflecht die Drucklast aufnimmt, die sonst die Wand kollabieren ließe. Für MRT-kompatible Systeme schließen nichtmetallische Geflechte wie PET-Faser, PEEK-Faser oder spiralgewickelte Geometrien einen größeren Teil dieser Lücke als eine unverstärkte Ausführung, ohne ein Problem der magnetischen Kompatibilität zu verursachen.

Ist die Anwendung dynamisch, lohnt es sich, eine Biegeermüdungsprüfung bis zur tatsächlichen Einsatz-Zyklenzahl zu verlangen. Weibull-Ausfalldaten sind zudem aussagekräftiger als die mittlere Anzahl Zyklen bis zum Ausfall. In der Praxis ist die maßgebliche Zahl für die Konstruktion meist die B10-Lebensdauer – die Zyklenzahl, bei der 10 % der Prüflinge ausgefallen sind – und nicht der Durchschnitt.

Der übergeordnete Punkt über alle Werkstoffe hinweg ist, dass viele Schlauchprobleme in der Robotik eigentlich Geometrie- oder Systemintegrationsprobleme sind, die nur als Materialthema etikettiert werden. Eine Silikonleitung, die in einer Anwendung mit pneumatischer Betätigung Schwierigkeiten hat, ist nicht automatisch das falsche Material. Sie kann durchaus das richtige Material sein in einem Kontext von Leitungsführung und Druckhaltung, der nie vollständig im Hinblick auf seine Permeabilität ausgelegt wurde. Die beste Materialspezifikation entsteht meist aus dem Verständnis, welche Eigenschaften die tatsächlichen Einbaubedingungen wirklich prüfen – und nicht nur, welche Eigenschaften auf dem Datenblatt am beeindruckendsten wirken.

Die Berstdruckangabe des Lieferanten ist für das, was sie misst, korrekt: ein gerades Prüfmuster bei Raumtemperatur ohne Biegung. Sie stellt die Obergrenze dessen dar, was der Schlauch verkraften kann. Sie ist kein Auslegungsdruck.

Der Unterschied zwischen dem Katalogwert und der tatsächlichen Auslegungsreserve ergibt sich in der Regel aus vier Einflussfaktoren, die in robotischen Systemen stärker hervortreten.

Der erste ist die Temperatur. Silikon verliert bei 37°C typischerweise 15 bis 25 % seiner Berstfestigkeit bei Raumtemperatur. Ein im Datenblatt mit 200 psi bewerteter Schlauch verhält sich in der Anwendung im Körper, in Gewebenähe, eher wie ein 155-psi-Schlauch. Sieht das Design eine thermische Belastung vor, lohnt es sich, den Berstdruck bei Gebrauchstemperatur zu charakterisieren, statt sich ausschließlich auf die Standardprüfbedingung von 23°C zu verlassen.

Der zweite ist der Biegezustand. Ein Schlauch, der in geradem Zustand bei 250 psi berstet, wird bei Biegung auf oder nahe seines Mindestbiegeradius bei einem niedrigeren Druck versagen. Die Wand auf der Zugseite ist an der Biegestelle am dünnsten und am stärksten beansprucht, insbesondere wenn die Konzentrizität nicht am oberen Ende der Spezifikation liegt. Dies ist besonders relevant für Druckleitungen, die durch ein Handgelenk oder einen anderen eingeengten Gelenkpfad geführt werden. In solchen Fällen ist der maßgebliche Berstwert die eingebaute Biegekonfiguration.

Der dritte ist die Fitting-Schnittstelle. Die meisten Druckversagen in montierten Systemen beginnen nicht in der Mitte des Schlauchs. Sie beginnen am Fitting, genauer an der Übergangsstelle von der eingeengten Geometrie innerhalb der Schlauchtülle oder des Fittingkörpers zum nicht eingeengten Schlauch dahinter. Das ist eine geometrisch bedingte Spannungskonzentration und tritt konsistent auf. Der Berstdruck der montierten Baugruppe ist geringer als der des Schlauchprüfkörpers. Die Qualifizierung des Schlauchs und die der Verbindung sind zwei verschiedene Prüfungen, und dieser Unterschied wird während der Designvalidierung wesentlich sichtbarer, wenn er nicht bereits früher adressiert wird.

Der vierte ist die Druckwechselermüdung. In pneumatischen Betätigungsanwendungen ist die Berstfestigkeit normalerweise nicht die maßgebende Versagensart. Es ist die Ermüdung. Ein Schlauch mit einem Berstdruck von 60 psi kann nach Tausenden von Druckzyklen bei 20 psi dennoch Mikrorisse an der Innenwand entwickeln. Das Versagen ist schleichend und die Leckage gering, sodass es möglicherweise erst spät in Ermüdungstests oder der Validierung für den Langzeitbetrieb auffällt. Bei Betätigungsschläuchen gehören Ermüdungsdaten bei Betriebsdruck und der tatsächlichen Anzahl an Lastwechseln von Beginn an in den Plan zur Designverifizierung.

Sterilisationskompatibilität ist häufig der Punkt, an dem eine früh im Programm getroffene Materialentscheidung viel später erneut betrachtet wird, weil die Kompatibilität üblicherweise auf Materialebene geprüft und nicht immer auf Komponentenebene unter realen Zyklusbedingungen erneut bewertet wird.

Bei wiederverwendbaren Instrumenten ist das Thema die kumulative Degradation über die gesamte spezifizierte Anzahl von Zyklen. Dampfsterilisation im Autoklav bei 134 °C verursacht hydrolytischen Abbau bei TPU auf Polyesterbasis, eine fortschreitende Erweichung bei Silikonen mit niedrigerer Shore-Härte und – weniger offensichtlich – eine allmähliche Schwächung des Verbunds zwischen Geflecht und Matrix bei verstärkten Schläuchen. Diese letzte Ausfallart ist schwer zu erkennen, weil der Schlauch geometrisch unverändert aussehen kann, während sich die mechanischen Eigenschaften bereits verändert haben. Eine verstärkte Leitung, die die Knickfestigkeit und die Berstprüfung im Erstmuster besteht, besteht dieselben Prüfungen nach 50 Autoklavierzyklen möglicherweise nicht mehr. Validierung ist in der Regel am nützlichsten, wenn sie das Lebensende betrachtet, nicht nur die Erstqualifikation.

Bei Einweg-Instrumenten ist die maßgebliche Randbedingung in der Regel das terminale Sterilisationsverfahren, und die Reihenfolge, in der Sterilisationsverfahren und Materialauswahl festgelegt werden, ist wichtiger, als es zunächst scheint. Diese Entscheidungen werden häufig auf parallelen Zeitachsen von verschiedenen Abteilungen getroffen. Wenn sie erst spät zusammengeführt werden, muss ein Material, das ausgewählt wurde, bevor die Sterilisationsmodalität festgelegt war, möglicherweise erneut überprüft werden. Die einfache Lösung besteht darin, das Sterilisationsverfahren festzulegen, bevor Schlauchmaterial und -geometrie finalisiert werden. Diese Entscheidungen sind eng miteinander verknüpft, und eine getrennte Betrachtung kann später vermeidbare Überarbeitungen nach sich ziehen.

Ein besonderer Hinweis: Polypropylen (PP), das häufig in an Schläuchen montierten Anschluss- und Verbindungsstücken vorkommt, ist bei standardmäßigen Gammastrahlungsdosen anfällig für Kettenspaltung. Ein Schlauch, der die Gamma-Kompatibilität besteht, macht die Anschlusskomponenten nicht automatisch mit. Befinden sich Polypropylen-Komponenten im oder nahe am Fluidpfad, benötigen sie eigene Daten zur Gamma-Qualifizierung.

Jeder der obigen Abschnitte beschreibt eine Anforderung, die in ein technisches Anforderungsdokument gehört. Doch die am wenigsten explizite Anforderung ist oft die Spezifikation für die Integration auf Systemebene: Wie verhält sich dieser Schlauch, wenn er im Instrument installiert ist, über seinen gesamten Bewegungsbereich, bei Körpertemperatur, nach der angegebenen Anzahl von Nutzungszyklen, mit den tatsächlichen Flüssigkeiten, die er führen wird, verbunden mit den tatsächlichen Fittings, die er nutzen wird?

Katalogspezifikationen qualifizieren den Schlauch. Integrationsspezifikationen qualifizieren das System. Das sind unterschiedliche Dokumente, unterschiedliche Tests und unterschiedliche Gespräche mit dem Lieferanten.

Ein Schlauch kann die Wareneingangsprüfung und jede Qualifikationsprüfung am Prüfstand bestehen und dennoch ein Instrument hervorbringen, das die geforderte Leistung nicht erbringt. Nicht, weil die ursprüngliche Spezifikation nachlässig war, sondern weil sie den Schlauch genauer beschrieb als den Einsatz. Der eingebaute Zustand ist die eigentliche Spezifikation. Alles andere ist eine Annäherung daran.

Anforderungen so zu formulieren, dass sie dieser Realität entsprechen – den Schlauch als Komponente in einem dynamischen, unter Druck stehenden, sterilisierten und beweglichen System zu betrachten statt als Prüfling auf dem Prüfstand –, trägt dazu bei, dass eine Schlauchspezifikation nicht nur das Design-Review, sondern auch die Designvalidierung, den Transfer in die Fertigung und jahrelange klinische Anwendung übersteht. Wenn Sie ein robotisches chirurgisches Gerät entwickeln, holen Sie Ihren Schlauchlieferanten in das Integrationsgespräch frühzeitig hinzu, damit die endgültige Spezifikation auf realen Systemanforderungen basiert und nicht nur auf Prüfstandsannahmen.
