HCR vs. LSR: Wie Sie die richtige Wahl für Ihre Medical-Anwendung treffen
Silikonelastomere werden in Medizinprodukten weit verbreitet eingesetzt, weil sie bei entsprechender Auswahl von Werkstoffqualität und Prozess eine stabile elastische Leistungsfähigkeit, eine breite Kompatibilität mit Sterilisationsverfahren und eine lange Erfolgsbilanz hinsichtlich der Biokompatibilität bieten. Im medizinischen Spritzguss dominieren zwei primäre Silikonformate: High Consistency Rubber (HCR) und Liquid Silicone Rubber (LSR).
Beide sind Silikonelastomere, verhalten sich in der Produktion jedoch sehr unterschiedlich. Die Entscheidung betrifft oft weniger das Polymergrundgerüst als vielmehr die Fertigungsarchitektur: wie das Material gehandhabt wird, wie die Form ausgelegt ist, wie reproduzierbar der Prozess im großen Maßstab ist und welche nachgelagerten Schritte erforderlich sind.
Dieser Leitfaden erklärt, was HCR und LSR sind, vergleicht die Unterschiede, die Qualität und Kosten tatsächlich beeinflussen, und bietet einen Entscheidungsrahmen, den Sie auf Ihr Bauteil und Ihr Programm anwenden können.
Ein kurzer Realitätscheck für medizinische Programme
“Medical Grade” ist keine einzelne Eigenschaft von HCR oder LSR. Es ist eine Kombination aus:
- dem spezifischen Werkstofftyp (Basispolymer, Füllstoffsystem, Vernetzungssystem, Additive, Pigmente)
- dem Fertigungsprozess (Handhabung, Sauberkeitskontrollen, Nachvernetzung, Reinigung, Verpackung)
- der Anwendung und dem Validierungsplan (Kontaktart, -dauer, Sterilisationsmethode, Erwartungen an Extrahierstoffe und leachables)
Zwei Programme können mit „Silikon“ beginnen und je nach Vernetzungschemie, Nachvernetzung und Disziplin im Werk zu sehr unterschiedlichen Ergebnissen führen.
Hochkonsistenzkautschuk (HCR)

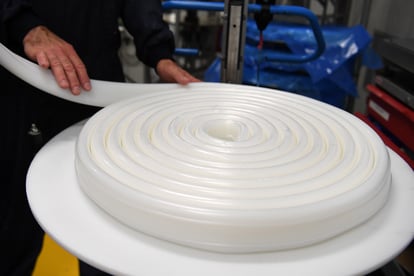

HCR ist ein fester, teigartiger Silikonkautschuk, der oft mit Erdnussbutter verglichen wird. Es wird als walzbare Mischung gehandhabt und typischerweise in Chargenprozessen gemischt oder endverarbeitet (z. B. durch Einarbeiten von Farbe, Additiven und des Vernetzungssystems). Die Vernetzungschemie kann platin-katalysiert (Additionsvernetzung) oder peroxid-katalysiert (radikalische Vernetzung) sein; diese Wahl hat spürbare Auswirkungen in den nachgelagerten Schritten auf Geruch, flüchtige Bestandteile, den Bedarf an Nachtemperung und mitunter auf die Extrahierstoffprofile.
HCR wird üblicherweise durch Kompressionsformen oder Transferformen verarbeitet.
Kompressionsformen:
- Eine vorab abgemessene Materialmenge wird in eine offene, beheizte Form eingelegt.
- Die Presse schließt und verdichtet das Material in die Kavität.
- Überschüssiges Material bildet typischerweise Grat entlang der Trennfuge, der entfernt werden muss.
Transferformen:
- Das Material wird in einen Topf geladen und durch Verteilerkanal, Anguss und Anschnitt in eine geschlossene Kavität gedrückt.
- Je nach Geometrie und Werkzeugqualität kann dies die Füllgleichmäßigkeit und die Detailwiedergabe im Vergleich zur reinen Kompression verbessern.
In vielen medizinischen Abläufen umfasst HCR zudem nachgelagerte Schritte wie Entgraten bzw. Beschneiden, Nachtemperung (häufig), Reinigung und Prüfung. Diese Schritte sind gut beherrschbar, sollten jedoch ausdrücklich in Ihren Teilepreis und Ihr Risikomodell einfließen.
Häufig gestellte Fragen zu HCR
- Niedrige bis mittlere Jahresvolumina, bei denen eine hohe Automatisierung nicht der Haupttreiber ist
- Geometrien, die eine Trennnaht sowie Gratbildung und deren Nacharbeit tolerieren
- Programme, die Formulierungsflexibilität und etablierte, ausgereifte Verarbeitungsprozesse schätzen
Mehr offene Handhabung und häufigere sekundäre Bearbeitungsschritte können die Variabilität, den Arbeitsaufwand und das Partikelrisiko erhöhen, wenn die Kontrollen nicht robust sind.
Wenn Sie eine bessere Füllkonsistenz, eine bessere Konturenschärfe oder einen stärker kontrollierten Materialfluss benötigen, als das Kompressionsverfahren bieten kann, aber nicht die vollständigen Automatisierungs- und Dosiervorteile des LSR-Spritzgusses benötigen.
Oft ja, insbesondere wenn Peroxidvernetzungssysteme eingesetzt werden oder wenn Programme strenge Vorgaben hinsichtlich flüchtiger Bestandteile, Geruchs oder Extrahierstoffe haben. Die Notwendigkeit und die Bedingungen hängen von der Materialqualität und den Anforderungen der Anwendung ab.
Flüssigsilikonkautschuk (LSR)

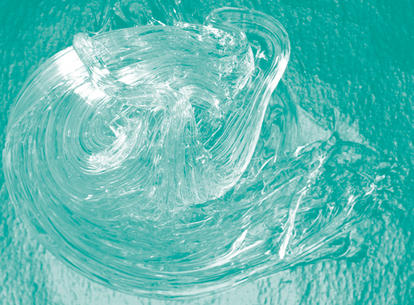

LSR ist ein zweikomponentiges flüssiges Silikonsystem, dessen Viskosität oft mit Maissirup verglichen wird. Üblicherweise wird es in Fässern oder Eimern geliefert und über ein geschlossenes Dosier- und Mischsystem in ein Spritzaggregat gefördert. Die meisten LSRs für den Medizinbereich sind platinvernetzt (Additionsvernetzung). LSR wird üblicherweise im LSR-Spritzguss (LIM) verarbeitet, bei dem das Material in ein beheiztes Werkzeug eingespritzt und schnell vernetzt.
Aus Fertigungssicht liegt der größte Vorteil von LSR in der reproduzierbaren Dosierung in einem geschlossenen Handhabungssystem. Das unterstützt die Automatisierung, eine gleichmäßige Füllung von Kavität zu Kavität und eine skalierbare Mehrkavitätenfertigung. Werkzeuge werden häufig mit Kaltkanaltechnologie ausgelegt, um eine vorzeitige Vernetzung vor den Kavitäten zu verhindern.
LSR ermöglicht außerdem fortgeschrittene Integrationsstrategien, die in Medizinprodukten häufig anzutreffen sind:
- Silikon wird auf ein Substrat wie ein Thermoplastbauteil, einen Metalleinleger oder eine bestehende Silikonkomponente auf- bzw. übergespritzt.
- Der Erfolg hängt in der Regel von Haltemerkmalen für Einlegeteile, sauberer Handhabung, robuster Spanntechnik bzw. Automatisierung und einer klaren Haftungsstrategie ab (chemische Anbindung, haftvermittlerunterstützte Anbindung oder mechanische Verklammerung).
Zwei-Komponenten- Silikon- und Thermoplast-Spritzguss:
- Ein Thermoplast-Schuss und ein LSR-Schuss werden in einem abgestimmten Werkzeugablauf kombiniert.
- Dieser Ansatz kann Montageschritte eliminieren, stellt jedoch höhere Anforderungen an Thermomanagement, Schwindungsbeherrschung, Angussstrategie und Haftungssteuerung.
- Wenn eine chemische Haftung erwartet wird, erfordert dies häufig selbsthaftende LSR-Qualitäten und kompatible Thermoplaste.
- Mit der Verkleinerung der Bauteile wird LSR zunehmend für winzige Dichtungen, Ventile, Spitzen und nachgiebige Strukturen eingesetzt.
- Konstante Mikrobauteile erfordern Werkzeugpräzision, Prozessbeherrschung, Dosiergenauigkeit, ausreichende Entlüftung und eine zuverlässige Entformungsstrategie.
Häufig gestellte Fragen zu LSR
Regelkreisgesteuerte Dosierung, reproduzierbare Dosierung und Automatisierung ermöglichen einen gleichmäßigeren Ausstoß und häufig einen geringeren Arbeitsaufwand pro Teil im großen Maßstab.
Die LSR-Handhabung ist oft sauberer, weil sie in einem geschlossenen, dosierten System erfolgt, doch die Sauberkeitsergebnisse hängen vom gesamten Prozess ab, einschließlich des Werkzeugzustands, der Nachhärtung und der Reinigungsschritte sowie der Verpackungskontrollen.
Fehlplatzierung von Einsätzen, unvollständige Füllung aufgrund unzureichender Entlüftung, schwache Haltemerkmale, Aushärtungshemmung durch Verunreinigung und Haftversagen, wenn die Oberflächenvorbereitung oder die Materialpaarung nicht mit der Verklebungsstrategie abgestimmt ist.
Platinvernetzte Systeme können gegenüber bestimmten Verunreinigungen empfindlich sein, die die Aushärtung stören. Tritt eine Inhibition auf, können klebrige Oberflächen, unzureichende Aushärtung, schwache mechanische Eigenschaften oder optische Mängel auftreten. Typische Gegenmaßnahmen sind Prozessdisziplin, eine Prüfung der Materialverträglichkeit sowie robuste Reinigungs- und Handhabungskontrollen.
HCR vs. LSR: Wesentliche Unterschiede im medizinischen Spritzguss
Hier ist der Vergleich anhand der Stellhebel, die typischerweise über Programme entscheiden.
| Dimension | HCR (Kompression) | HCR (Transfer) | LSR (LIM) |
|---|---|---|---|
| Materialform | Fest, zugeschnitten/eingelegt | Fest, im Topf befüllt | Flüssig, gepumpt und dosiert |
| Typischer optimaler Stückzahlbereich | Niedrig bis mittel | Niedrig bis mittel, gelegentlich höher | Mittel bis hoch |
| Einstiegskosten für die Ausrüstung | Geringer | Mittel | Höher |
| Werkzeugkomplexität | Gering bis mittel | Mittel | Mittel bis hoch (oft Kaltkanal) |
| Eignung zur Automatisierung | Gering | Mittel | Hoch |
| Reproduzierbarkeit | Bediener- und Chargenabhängig | Besser als Kompression | Hoch, Dosierung und Füllung kontrolliert |
| Grat und Sekundäroperationen | Oft höher | Oft mittel | Oft geringer bei gutem Werkzeug |
| Vorteil bei sauberer Handhabung | Gering | Mittel | Höher (geschlossenes System) |
| Dünne Wände und komplexe Geometrie | Begrenzt durch Fließverhalten und Werkzeug | Besser als Kompression | Hohe Leistungsfähigkeit bei geeignetem Design |
| Umspritzung und Zwei-Komponenten-Integration | Möglich, aber weniger üblich | Möglich, aber weniger üblich | Gängiger Weg, insbesondere bei hoher Integration |
| Typische Kostentreiber | Arbeitskosten, Entgraten, Ausbeute | Ausbeute, Werkzeugauslegung | Investitionskosten, Werkzeugkosten, aber oft geringerer Arbeitsaufwand pro Teil |
Was den Stückpreis tatsächlich beeinflusst
So wählen Sie zwischen HCR und LSR für Ihre medizinische Anwendung
Ein einfacher Entscheidungsbaum, den Sie verwenden können.
- Schritt 1: Benötigen Sie Umspritzung oder Zwei-Komponenten-Spritzguss?
Ja: Beginnen Sie mit LSR (LIM). Bestätigen Sie anschließend die Adhäsionsstrategie, die Substratkompatibilität sowie den Plan zur Temperatur- und Schwindungskontrolle.
Nein: Gehen Sie zu Schritt 2.
- Schritt 2: Streben Sie ein hohes Jahresvolumen mit starkem Automatisierungsbedarf an?
Ja: Beginnen Sie mit LSR (LSR-Spritzguss), dann das Werkzeugkonzept validieren (Kaltkanal, Kavitätenanzahl, Entlüftung, Entformung).
Nein: Gehen Sie zu Schritt 3.
- Schritt 3: Kann das Bauteil eine Trennfuge sowie Gratbildung und deren Nacharbeit (einschließlich Beschnitt oder Entgraten) tolerieren?
Ja: HCR-Kompressions- oder Transferverfahren können sehr gut geeignet sein. Verwenden Sie das Transferverfahren, wenn strengere Anforderungen an Konturgenauigkeit und Füllgleichmäßigkeit bestehen.
Nein: Beginnen Sie mit LSR (LIM) oder einem Verfahren mit höherer Prozesskontrolle.
- Schritt 4: Ist Ihre Geometrie dünnwandig, hochgradig strukturiert oder mikroskalig?
Ja: LSR (LIM) ist in der Regel die erste Wahl.
Nein: Beides kann funktionieren. Lassen Sie Wirtschaftlichkeit, sekundäre Bearbeitungsschritte und Qualitätsrisiko entscheiden.
- Schritt 5: Welches Leistungsrisiko dominiert: Krafterhalt, Druckverformungsrest, Weiterreißfestigkeit oder Beschränkungen durch Extrahierstoffe?
Entscheidend sind die spezifische Werkstoffqualität, das Vernetzungssystem und der Nachhärtungsplan. Das Format allein reicht nicht aus.
Bestätigen Sie dies durch anwendungsspezifische Tests unter Ihren Sterilisations- und Alterungsbedingungen.
Häufig gestellte Fragen zur Auswahl von Silikon
Nein. Die Biokompatibilität ist qualitätsspezifisch und kann durch Pigmente, Additive, Nachhärtung und Prozesskontrollen beeinflusst werden. Verwenden Sie die Dokumentation der jeweiligen Qualitätsstufe als Ausgangspunkt und validieren Sie anschließend für Ihr Gerät und die Kontaktbedingungen.
Platinvernetzte Systeme mit einem robusten Nachtempern liefern häufig gute Ergebnisse, jedoch hängen die Resultate von der Materialqualität und dem gesamten Prozess ab. Wenn E&L kritisch sind, sollten Nachtempern, Reinigung und Verpackung als Teil der Designvorgaben betrachtet werden und nicht als nachträglicher Einfall.
Beide können ausgezeichnet sein. Druckverformungsrest und Langzeit-Krafterhalt hängen stark von Rezeptur, Vernetzungssystem, Nachvernetzung und Betriebsbedingungen ab. Der richtige Ansatz ist die Auswahl der geeigneten Werkstoffqualität, kombiniert mit beschleunigter Alterung und sterilisationskonditionierten Prüfungen.
Manchmal, aber es sollte als wesentliche Prozessänderung behandelt werden. Werkzeugauslegung, Trennfuge, Entlüftung, Angussgestaltung und nachgelagerte Bearbeitungsschritte können sich ändern. Planen Sie das in Ihren Zeitplan und Validierungsplan ein, wenn Sie skalieren möchten.
Welches Silikon ist das Richtige für Sie?
HCR und LSR sind beide bewährte Wege für medizinische Silikonkomponenten, aber sie sind aus unterschiedlichen Gründen die bessere Wahl. HCR passt oft zu Programmen, bei denen einfache Werkzeuge und die Wirtschaftlichkeit bei kleineren Stückzahlen wichtig sind und bei denen Gratmanagement und Nachhärtungsschritte akzeptabel sind. LSR passt oft zu Programmen, die eine hohe Wiederholgenauigkeit, Automatisierung, die Fähigkeit zu komplexen Geometrien sowie integrierte Umspritzung oder Zwei-Komponenten-Baugruppen benötigen.
Wenn Sie ein bestimmtes Teil bewerten, ist der schnellste Weg zur Eingrenzung, Stückzahl, geometrische Einschränkungen, Integrationsbedarf und die Treiber Ihrer Qualitätsrisiken (E und L, Partikel, Druckverformungsrest, Sterilisationskonditionierung) zu definieren. Mit diesen Eingaben wird die „richtige“ Wahl in der Regel offensichtlich.
