5-Phasen-Ansatz zur Skalierung des Silikon-Spritzgussprozesses

Die Reise beginnt mit der ersten Kundenkontaktaufnahme, bei der das Fundament für das gesamte Projekt gelegt wird. Diese Phase ist entscheidend, da sie die Grundlage für alle nachfolgenden Schritte im Silikon-Spritzgussprozess bildet. Während dieser Phase ist eine enge Zusammenarbeit mit dem Kunden erforderlich, um die spezifischen Bedürfnisse und Anforderungen der Anwendung vollständig zu verstehen. Dies beinhaltet eine gründliche Machbarkeitsanalyse, um sicherzustellen, dass das Projekt realisierbar ist und mit regulatorischen Standards übereinstimmt. Zu den wichtigsten Aktivitäten in dieser Phase gehören:

• Kundenanfrage:
  • Der Kunde wendet sich mit der Anfrage an das Spritzgussunternehmen, eine Komponente eines Medizinprodukts herzustellen.
  • Er liefert Informationen wie Komponentendesign, Funktionalität, Materialpräferenzen, regulatorische Anforderungen (z. B. FDA, ISO) und gewünschte Produktionsmengen.
• Erste Machbarkeitsbewertung:
  • Das Spritzgussunternehmen prüft das Design und die Spezifikationen auf Machbarkeit.
  • Berücksichtigte Faktoren umfassen Materialauswahl, Herstellbarkeit, Toleranzen sowie besondere Anforderungen wie Biokompatibilität oder Sterilisationskompatibilität.
  • Eine Design-for-Manufacturing-(DFM)-Überprüfung wird durchgeführt, um mögliche Anpassungen vorzuschlagen, die die Herstellbarkeit verbessern und Kosten senken könnten.
• Regulatorik und Qualität Konformitätsbewertung:
  • Sicherstellen, dass das Spritzgussunternehmen die Normen für Medizinprodukte (z. B. ISO 13485, FDA 21 CFR 820) erfüllt.
  • Durchführung einer Risikobeurteilung gemäß ISO 14971, um sicherzustellen, dass die Komponente alle regulatorischen Anforderungen für Medizinprodukte erfüllt.
  • Prüfungen des Qualitätsmanagementsystems (QMS) werden durchgeführt, um die Einhaltung strenger regulatorischer Standards sicherzustellen.
• Vorschlag und Angebot:
  • Das Unternehmen erstellt ein detailliertes Angebot, einschließlich Werkzeug-/Formkosten, geschätzter Produktionskosten, Validierungskosten, Zeitplänen und Plänen für die erste Musterproduktion.
  • Oft wird eine prognostizierte Aufschlüsselung der Stückkosten für unterschiedliche Produktionsvolumina bereitgestellt, einschließlich der Großserienproduktion.

Sobald die anfängliche Machbarkeit und die Kundenanforderungen festgelegt sind, verlagert sich der Fokus auf die Entwicklung funktionsfähiger Prototypen und die Konstruktion der erforderlichen Werkzeuge. Diese Phase ist entscheidend, um theoretische Entwürfe in greifbare Komponenten zu verwandeln, die getestet und verfeinert werden können. Durch iteratives Design und Engineering werden Prototypen so verfeinert, dass sie die Leistungsanforderungen erfüllen und für die Serienfertigung bereit sind. Zu den wichtigsten Aktivitäten in dieser Phase gehören:

• Prototypenentwicklung:
  • Das Spritzgussunternehmen entwickelt einen Prototyp mittels 3D-Druck, Soft-Tooling oder einkavitätiger Prototypenwerkzeuge.
  • Funktionsmuster werden dem Kunden zur ersten Bewertung, Prüfung und Validierung bereitgestellt. Diese Prototypen helfen, die Leistung des Bauteils unter realen Bedingungen zu beurteilen.
• Design-Iterationen:
  • Basierend auf dem Kundenfeedback und den Testergebnissen werden erforderliche Design-Iterationen durchgeführt.
  • An diesem Punkt können Materialien angepasst, Toleranzen verfeinert und die Werkzeugkonstruktion optimiert werden, um die Produktionseffizienz oder Kosteneffektivität zu verbessern.
• Werkzeugkonstruktion und Engineering:
  • Sobald der Entwurf finalisiert ist, konstruiert das Spritzgussunternehmen das Werkzeug. Dazu gehören die Auslegung von Angussstellen, Angusskanälen, Kühlsystemen und Auswerfersystemen zur Optimierung des Spritzgussprozesses.
  • Je nach Komplexität des Bauteils können Mehrkavitätenwerkzeuge ausgelegt werden, um die Produktionskapazität zu erhöhen.
  • Mold Flow Analysis (MFA)-Software wird eingesetzt, um zu simulieren, wie das Material durch das Werkzeug fließen wird, um eine gleichbleibende Teilequalität sicherzustellen und Fehler wie Verzug, Einfallstellen oder Grat zu minimieren.

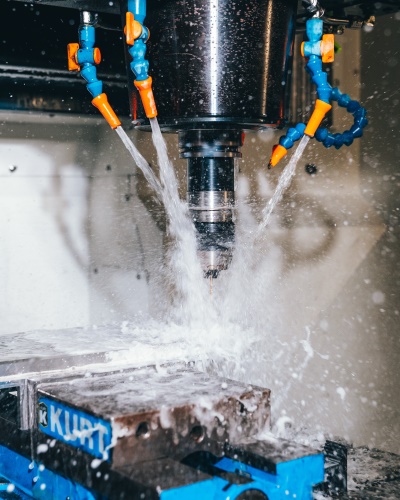

• Werkzeugherstellung:
  • Das Werkzeug wird für die Großserienfertigung aus gehärtetem Stahl gefertigt. Dieses Werkzeug wird präzise nach exakten Spezifikationen bearbeitet und durchläuft Qualitätsprüfungen.

Mit Prototypen und Werkzeugen in place umfasst die nächste Phase die Validierung des Fertigungsprozesses und den Start der Kleinserienproduktion. Diese Phase ist entscheidend, um sicherzustellen, dass der Spritzgussprozess konstant Bauteile in hoher Qualität liefert, die allen Spezifikationen entsprechen. Wesentliche Aktivitäten in dieser Phase sind:

• Erste Werkzeugabmusterung (T0‑Muster):
  • Zur Beurteilung der Werkzeugleistung wird ein erster Probelauf (sogenanntes T0‑Muster) durchgeführt.
  • Das T0‑Muster wird auf Fehler geprüft und vermessen, um sicherzustellen, dass das Bauteil alle kritischen Maße und Toleranzen einhält.
• Prozessvalidierung (IQ, OQ, PQ):
  • Installationsqualifizierung (IQ): Überprüfung, dass die Spritzgießmaschine, die Werkzeuge und weitere Ausrüstung korrekt installiert sind und wie vorgesehen funktionieren.
  • Betriebsqualifizierung (OQ): Erprobung des Spritzgussprozesses bei verschiedenen Parametern (Druck, Temperatur, Zykluszeit), um eine konsistente, fehlerfreie Produktion sicherzustellen.
  • Leistungsqualifizierung (PQ): Betrieb des Werkzeugs unter normalen Betriebsbedingungen, um nachzuweisen, dass über einen längeren Zeitraum hinweg Bauteile gemäß Spezifikation konsistent gefertigt werden können.
• Behördliche Zulassung und Kundenfreigabe:
  • Muster aus der ersten Produktionsserie werden zur weiteren Validierung an den Kunden gesendet; diese kann Biokompatibilitätsprüfungen, Sterilisationsversuche oder regulatorische Einreichungen (z. B. bei der FDA) umfassen.
  • Sobald der Kunde und die Behörden das Teil genehmigt bzw. freigegeben haben, treibt das Unternehmen die Skalierung der Produktion voran.

Nach der erfolgreichen Validierung des Prozesses und dem Abschluss der Kleinserienproduktion richtet sich der Fokus auf den Hochlauf zur Vollserienproduktion. Diese Phase ist entscheidend für den Übergang von Pilotläufen zur Großserienfertigung und stellt sicher, dass der Produktionsprozess effizient, kosteneffizient und in der Lage ist, eine große Nachfrage zu bedienen. Die Optimierung der Produktionsabläufe, die Integration von Automatisierung und die Umsetzung von Qualitätskontrollmaßnahmen schaffen die Grundlage für eine gleichbleibende Teilequalität. Zu den wichtigsten Aktivitäten in dieser Phase gehören:

• Kleinserienproduktion (Pilotläufe):
  • Das Unternehmen beginnt mit der Kleinserienproduktion (z. B. 5.000 bis 50.000 Stück), um den Prozess weiter zu verfeinern.
  • In dieser Phase liegt der Schwerpunkt auf der Optimierung der Zykluszeiten, der Minimierung der Ausschussquoten und der Sicherstellung einer gleichbleibenden Teilequalität.
  • Wo sinnvoll, wird schrittweise Automatisierung eingeführt (z. B. automatisierte Teilehandhabung, Prüf- und Verpackungssysteme).

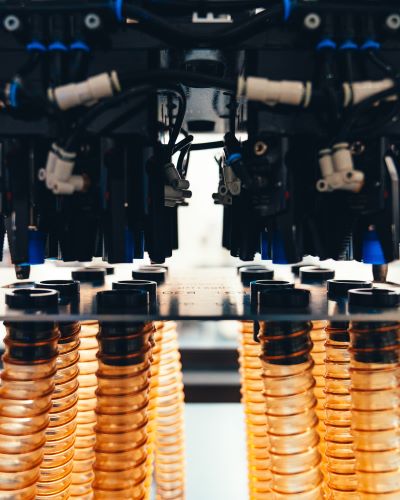

• Qualitätskontrolle und Prozessüberwachung:
  • Es werden Qualitätskontrollmaßnahmen implementiert, einschließlich Statistischer Prozesskontrolle (SPC), um Kennzahlen wie Teileabmessungen, Gewicht und optisches Erscheinungsbild zu überwachen.
  • Die Überwachung von Echtzeitdaten hilft, Trends und Anomalien zu erkennen, die zu Fehlern führen könnten.
  • Bei einigen Medizinprodukten kann es erforderlich sein, sicherzustellen, dass die Produktionsumgebung den Reinraumstandards entspricht (ISO 7 oder 8, je nach vorgesehener Verwendung des Teils).
• Kapazitätsplanung und -optimierung:
  • Das Spritzgussunternehmen bewertet die Produktionskapazität und investiert bei Bedarf in zusätzliche Spritzgussformen (z. B. Mehrkavitätenformen) oder in Automatisierung, um den Durchsatz zu erhöhen.
  • Der Produktionsprozess wird so optimiert, dass Lieferzeiten eingehalten werden, wobei gleichzeitig die Qualität gewahrt und die Kosten minimiert werden.

Die letzte Phase umfasst die Skalierung auf eine Großserienproduktion, in der die Fertigung die Kapazitäten hochfährt, um die Nachfrage von über einer Million Teilen pro Jahr zu decken. Diese Phase ist entscheidend, um sicherzustellen, dass der Produktionsprozess hocheffizient, automatisiert und in der Lage ist, bei großen Stückzahlen eine gleichbleibende Qualität zu gewährleisten. Zu den wichtigsten Aktivitäten in dieser fase gehören:

• Skalierung auf Großserienproduktion:
  • In dieser Phase betreibt das Unternehmen eine Großserienfertigung, häufig im 24/7-Betrieb, um die Nachfrage zu erfüllen.
  • Bei Jahresmengen von über 1 Million Stück ist der Einsatz von Mehrkavitätenwerkzeugen (z. B. 8, 16, 32 Kavitäten) üblich, um den Ausstoß pro Zyklus zu maximieren.
• Automatisierung und Prozessoptimierung:
  • Fortschrittliche Automatisierungssysteme werden in die Fertigungslinie integriert, darunter robotergestütztes Teilehandling, automatisierte Montage (falls zutreffend) und Verpackung.
  • Inline-Qualitätsprüfsysteme (z. B. Bildverarbeitungssysteme) werden eingesetzt, um Defekte zu erkennen und sicherzustellen, dass jedes Teil strengen Qualitätsanforderungen entspricht.
• Lieferketten- und Logistikmanagement:
  • Zur Steuerung der Lieferkette in der Großserienproduktion stimmt sich das Unternehmen mit Materiallieferanten ab, um gleichbleibend hochwertiges Kunstharz und andere notwendige Materialien sicherzustellen.
  • Just-in-Time-Bestandsstrategien können eingesetzt werden, um Verschwendung zu reduzieren und den Produktionsfluss zu optimieren.
  • Fertige Teile werden gemäß den Kundenanforderungen verpackt, und die Logistik wird so organisiert, dass eine termingerechte Lieferung gewährleistet ist – häufig in großen, fest eingeplanten Losen.
• Laufende Qualitätssicherung und kontinuierliche Verbesserung:
  • Kontinuierliche Qualitätsüberwachung und Verbesserungsinitiativen sind dauerhaft etabliert. Abweichungen im Prozess werden zeitnah identifiziert und behoben.
  • Das Unternehmen arbeitet eng mit dem Kunden zusammen, etwa bei Produktaktualisierungen, regulatorischen Änderungen oder neuen Produktionsanforderungen.
• Unterstützung nach der Produktion und Garantie:
  • Das Spritzgussunternehmen bietet Unterstützung nach der Produktion an, einschließlich Formenwartung, regelmäßiger Werkzeugüberholungen und fortlaufender Qualitätsprüfungen.
  • Etwaige Probleme oder Ausfälle im Feld werden über den Kundensupport bearbeitet; Rückmeldungen fließen zur kontinuierlichen Verbesserung an das Produktionsteam zurück.

Wenn das Spritzgussverfahren auf die Serienproduktion hochskaliert wird, müssen mehrere zentrale Aspekte berücksichtigt werden, um den nachhaltigen Erfolg sicherzustellen. Diese Faktoren sind entscheidend, um langfristig Effizienz, Qualität und die Einhaltung von Vorschriften aufrechtzuerhalten. Hier sind einige wichtige Punkte, die Sie im Auge behalten sollten:

• Wartung und Instandhaltung der Werkzeuge: Mit der Zeit nutzen sich Werkzeuge ab, daher ist eine kontinuierliche Wartung entscheidend, um ihren einwandfreien Zustand zu gewährleisten. Bei einer Produktion mit hohen Stückzahlen kann es erforderlich sein, mehrere Werkzeuge zu bauen, um Stillstandzeiten zu vermeiden.
• Skalierung der Automatisierung: Mit zunehmendem Umfang ist eine weiterentwickelte Automatisierung (Roboter, Förderanlagen, automatisierte Qualitätsprüfsysteme) entscheidend, um die Effizienz zu sichern und die Arbeitskosten zu senken.
• Audits zur Einhaltung regulatorischer Anforderungen: Regelmäßige Audits durch Aufsichtsbehörden und Kunden sind im Medizinproduktebereich üblich. Die fortlaufende Einhaltung von ISO- und FDA-Vorschriften ist unerlässlich.
• Potenziale zur Kostensenkung: Sobald die Produktion die volle Skalierung erreicht hat, suchen Unternehmen häufig nach weiteren Einsparmöglichkeiten durch Prozessoptimierung, Materialauswahl und Automatisierung.

Dieser strukturierte Ansatz stellt sicher, dass die Hochskalierung vom Prototyp bis zur Serienproduktion von jährlich über 1 Million Teilen systematisch gesteuert wird, wobei Qualität und die Einhaltung regulatorischer Anforderungen im Vordergrund stehen.
